YKLook説明書＞ＧＵＩオブジェクト利用の手引き＞折れ線グラフ

一本の折れ線グラフを表示するプログラム例です。
ここでは、表示する折れ線を結ぶ各点の数値データをまとめて一度に指定する方法を紹介します。
個別に追加していく方法は次項で説明します。

require '/opt/yklook/swing'
require '/opt/yklook/swingcanvas'
require '/opt/yklook/swinggraph'

nam = [ 't1', 't2', 't3' ]
val = [ 10, 20, 30 ]
lin = YKLookGraphLine.new( 200, 150 )
lin.yk_set_item_data( nam, val )
can = YKLookCanvas.new( 300, 200 )
can.yk_draw_graph( lin, 40, 50 )

この例では、３個の点を結んで一本の折れ線グラフを描きます。
それぞれの点が示す数値は左から順に 10、20、30 となります。
グラフの下端にそれぞれの点の名前を表示し、左から順に 't1', 't2', 't3' となります。
折れ線グラフは、 YKLookCanvas クラスのオブジェクト内に描画します。
この例では横幅 300 ピクセル、高さ 200 ピクセルの領域内の座標 ( 40, 50 ) から右に 200 ピクセル、下に 150 ピクセルの範囲に折れ線グラフ全体を表示します。

数値データの最大値と最小値を基に、表示領域内に収まるように点や線の位置を自動調整します。
各点の間隔は自動的に計算されます。
線の幅や形状や表示色を指定できます。
点の幅や形状や表示色を指定できます。
線のみ表示するか、点も表示するかを指定できます。
グラフの背景色を指定できます。
任意の数値の目盛りや水平線を表示することもできます。

注意：	折れ線グラフを表示するときは、上の例にもあるように `swing` に加えて `swingcanvas` と `swinggraph` も必ずロードしてください。

一本の折れ線グラフを表示するプログラム例です。
ここでは、表示する折れ線を結ぶ各点の数値データを個別に追加指定する方法を紹介します。

require '/opt/yklook/swing'
require '/opt/yklook/swingcanvas'
require '/opt/yklook/swinggraph'

lin = YKLookGraphLine.new( 200, 150 )
lin.yk_add_item_data( 't1', 10 )
lin.yk_add_item_data( 't2', 20 )
lin.yk_add_item_data( 't3', 30 )
can = YKLookCanvas.new( 300, 200 )
can.yk_draw_graph( lin, 40, 50 )

この例の最終的な表示結果は前項と同じです。
メソッド yk_add_item_data() は、グラフの縦一列分の情報を追加します。

注意：	折れ線グラフを表示するときは、上の例にもあるように `swing` に加えて `swingcanvas` と `swinggraph` も必ずロードしてください。

複数の折れ線グラフを表示するプログラム例です。
ここでは、表示する折れ線を結ぶ各点の数値データをまとめて一度に指定する方法を紹介します。
個別に追加していく方法は次項で説明します。

require '/opt/yklook/swing'
require '/opt/yklook/swingcanvas'
require '/opt/yklook/swinggraph'

nam  = [ 't1', 't2', 't3' ]
val1 = [ 10, 20, 30 ]
val2 = [ 40, 50, 60 ]
lin  = YKLookGraphLine.new( 200, 150 )
lin.yk_set_item_data( nam, [val1, val2] )
can = YKLookCanvas.new( 300, 200 )
can.yk_draw_graph( lin, 40, 50 )

この例では、３個の点を結んだ折れ線グラフを２本描きます。
１本目の線を構成するそれぞれの点が示す数値は左から順に 10、20、30 となります。
２本目の線を構成するそれぞれの点が示す数値は左から順に 40、50、60 となります。
グラフの下端にそれぞれの点の名前を表示し、左から順に 't1', 't2', 't3' となります。

注意：	折れ線グラフを表示するときは、上の例にもあるように `swing` に加えて `swingcanvas` と `swinggraph` も必ずロードしてください。

複数の折れ線グラフを表示するプログラム例です。
ここでは、表示する折れ線を結ぶ各点の数値データを個別に追加指定する方法を紹介します。

require '/opt/yklook/swing'
require '/opt/yklook/swingcanvas'
require '/opt/yklook/swinggraph'

lin = YKLookGraphLine.new( 200, 150 )
lin.yk_add_item_data( 't1', [10,40] )
lin.yk_add_item_data( 't2', [20,50] )
lin.yk_add_item_data( 't3', [30,60] )
can = YKLookCanvas.new( 300, 200 )
can.yk_draw_graph( lin, 40, 50 )

この例の最終的な表示結果は前項と同じです。
メソッド yk_add_item_data() は、グラフの縦一列分の情報を追加します。

注意：	折れ線グラフを表示するときは、上の例にもあるように `swing` に加えて `swingcanvas` と `swinggraph` も必ずロードしてください。

指定された数値データの大きさに合わせて目盛りの大きさも自動的に調節して表示するプログラム例です。

lin.yk_set_scale_auto()

このメソッドを呼び出すと、目盛りの大きさを自動的に調節して表示します。

require '/opt/yklook/swing'
require '/opt/yklook/swingcanvas'
require '/opt/yklook/swinggraph'

nam = [ 't1', 't2', 't3' ]
val = [ 10, 20, 30 ]
lin = YKLookGraphLine.new( 200, 150 )
lin.yk_set_item_data( nam, val )
lin.yk_set_scale_auto()
can = YKLookCanvas.new( 300, 200 )
can.yk_draw_graph( lin, 40, 50 )

yk_set_scale_auto() に引数を指定すると、自動表示の表示オプションを指定できます。
詳細はクラス解説 YKLookGraphLine の yk_set_scale_auto() の説明をご覧ください。

注意：	折れ線グラフを表示するときは、上の例にもあるように `swing` に加えて `swingcanvas` と `swinggraph` も必ずロードしてください。

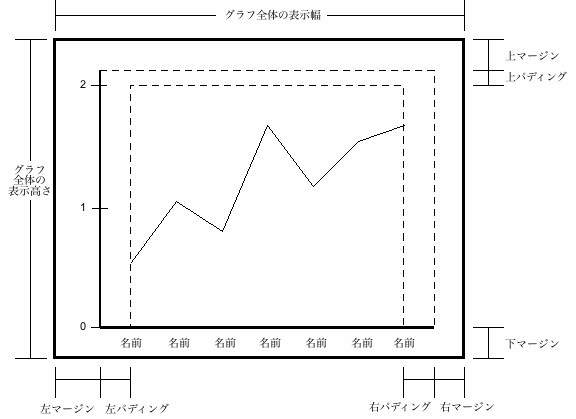

グラフの表示を調整するときの目安にしてください。

※この図には「下パディング」がありませんが、ピクセルサイズ 0 として存在しています。

グラフ全体の表示幅と高さは YKLookGraphLine.new() の引数で指定します。
マージンを指定するには yk_set_margin() を使ってください。
パディングを指定するには yk_set_padding() を使ってください。

YKLook 説明書の中では、グラフ全体の表示領域を「外枠」と記述している箇所もあります。
YKLook 説明書の中では、マージンを除いた領域（マージンとパディングの境界）を「内枠」と記述している箇所もあります。

目盛りを付けるための縦線（垂直線）をグラフの右側に表示するには yk_set_scale_attr() を使ってください。
デフォルトは左側に表示します。
この縦線（垂直線）は左（または右）マージンと左（または右）パディングの境界に表示します。

この縦線（垂直線）が表す最大値と最小値を指定するときも yk_set_scale_attr() を使ってください。
最大値のデフォルトは、グラフの数値データの最大値と同じになります。
最小値のデフォルトは、通常は 0 ですが、グラフの数値データの最小値が 0 より小さいときはその値と同じになります。

この縦線（垂直線）の上端と最大値のすきまが上パディングです（デフォルトは 0 ピクセル）。
この縦線（垂直線）の下端と最小値のすきまが下パディングです（デフォルトは 0 ピクセル）。
この縦線（垂直線）をグラフの左側に表示するときは、左マージンの部分に目盛りの横線や数字を表示します。
この縦線（垂直線）をグラフの右側に表示するときは、右マージンの部分に目盛りの横線や数字を表示します。
下マージンの部分には、それぞれの名前を表示します。

グラフの背景色を指定するには yk_set_base_color() を使ってください。
このときマージンの部分の色は変わりません。
マージンより内側（パディングを含む）の背景色が変わります。
